从180A电芯到3800Ah模组：大电池热失控"安全边界"，他们测了上千次

来源： 中国产经观察 日期：2026-08-12 11:02:52 点击：85481

作为引领行业的大型电池热安全测试标杆，仰仪科技BAC系列大型电池绝热量热仪已在市场上稳定运行多年，凭借创新防爆设计与卓越的全域温控能力，可适配边长 100mm~1500mm电芯或模组的全尺寸测试需求。该系列设备已累计完成千余次高镍三元、磷酸铁锂、钠电及固态电池等多元体系的实测验证，以精准、复现性优异的数据表现，赢得了市场的广泛信赖。从百安时电芯到千安时模组，从液体电池到固态电芯，以下八大典型案例，将为您深度解析仰仪科技BAC系列在热安全测试一线的真实数据与硬核实力。

BAC系列实测案例集锦

案例一：180Ah高镍三元电芯热失控测试

高镍三元电池能量密度高，但热稳定性差、热失控反应剧烈。使用BAC-800B对180Ah九系三元电芯开展绝热热失控实验，量化温升速率、峰值温度、产气速率等风险指标。为动力电池PACK散热布局、整车热防护、泄压防爆结构设计提供量化数据支撑。

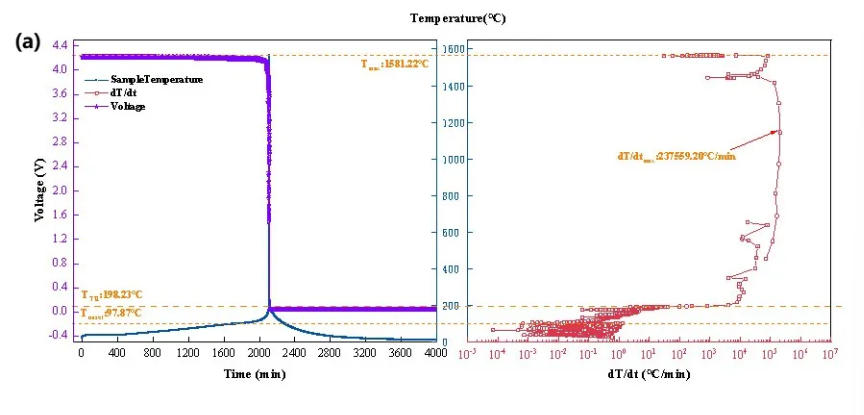

电芯热失控(a)温度&电压-时间曲线、温升速率-温度曲线和(b)附加热电偶温度-时间曲线

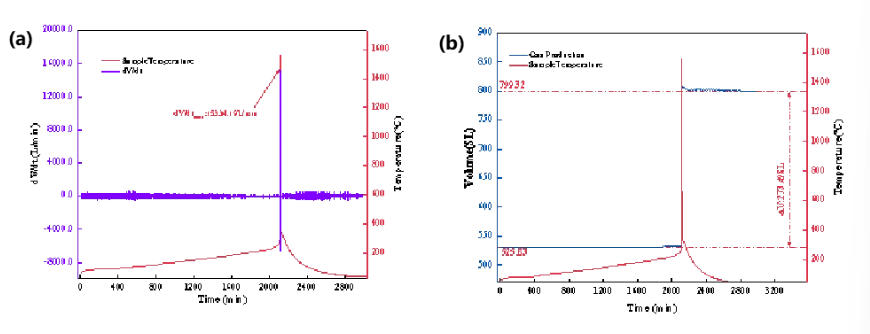

电芯热失控 (a)产气速率曲线及(b)产气量曲线

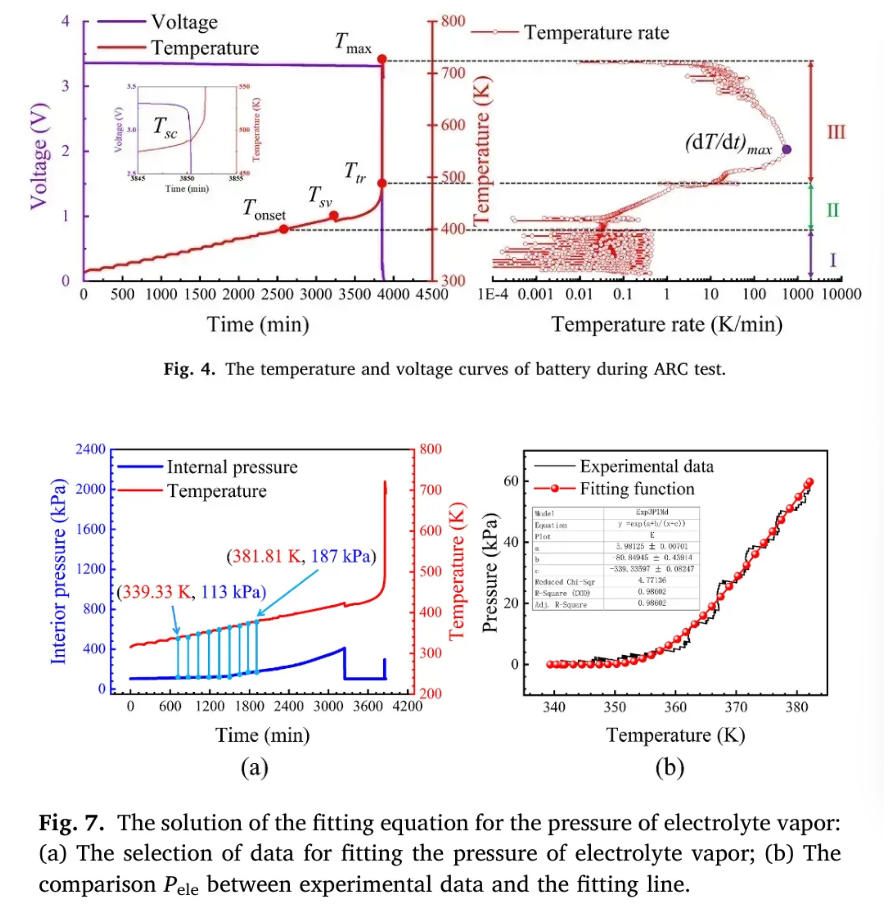

案例二：磷酸铁锂电芯热失控压力演化研究

依托BAC-420A联用压力传感器与气相色谱仪等设备，探明大容量铁锂热失控两阶段压力与产气变化规律，为大容量储能电池预警阈值设定提供核心依据。

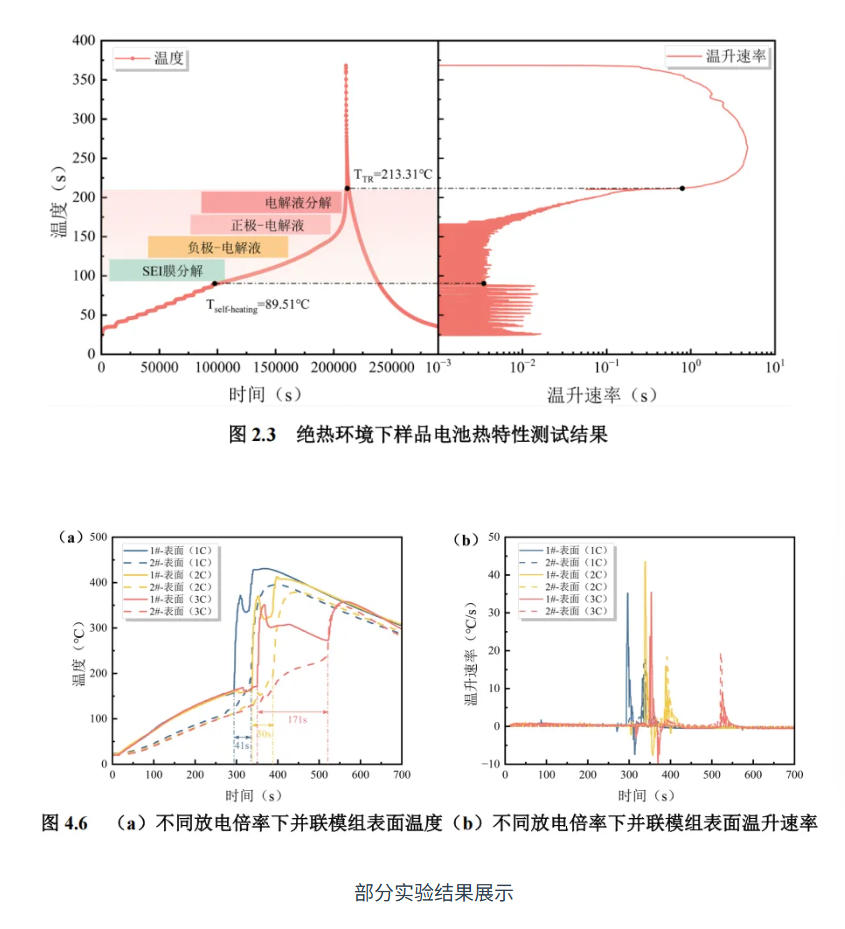

部分实验结果展示

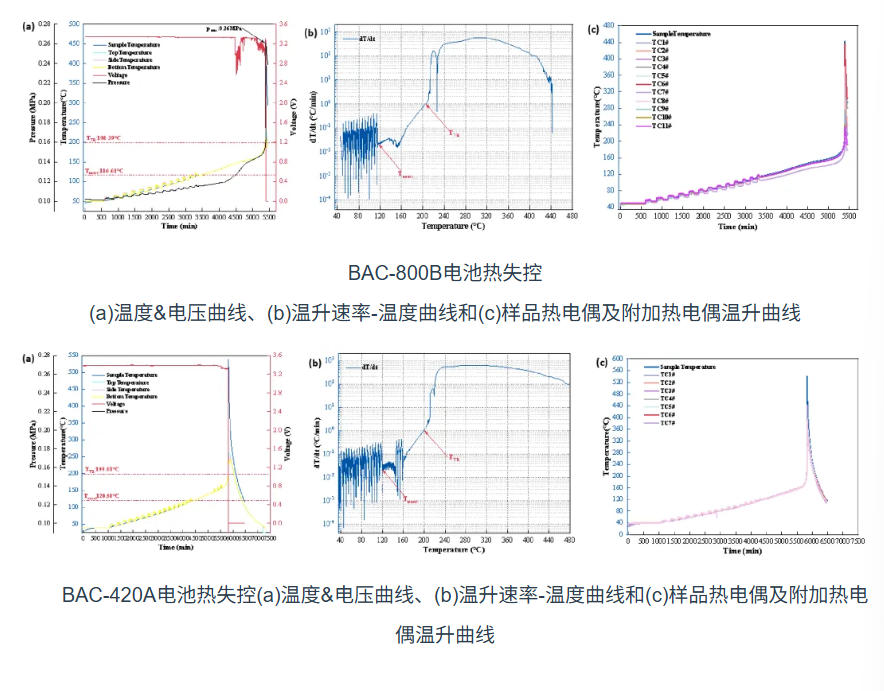

案例三：500Ah磷酸铁锂设备一致性验证

为验证BAC系列不同技术路线设备的数据一致性，研究人员选用同一批次的两只500Ah⁺磷酸铁锂电池，分别在BAC-420A与BAC-800B上进行绝热热失控对比测试。BAC-800B在测试温度与电压的同时同步进行密封产气测试，BAC-420A则专注温度与电压数据采集。结果显示，两次实验的热失控起始温度、峰值温度差值均在5℃以内，温升速率-温度曲线高度一致，证实BAC系列不同技术路线ARC绝热性能稳定，测试数据精准、复现性优异。

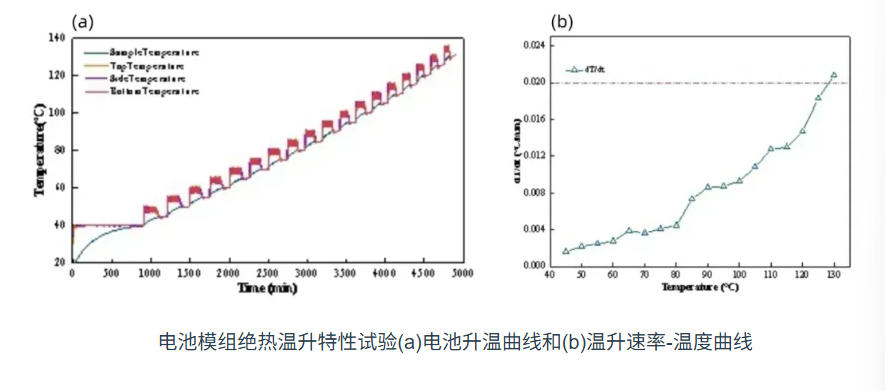

案例四：3800Ah电芯模组热安全评估

面向大型储能系统模组级热安全评估需求，研究人员利用BAC-1000A对3800Ah磷酸铁锂电池模组进行了系统性研究，获取台阶温升速率、峰值温度等完整曲线数据，填补大容量储能模组绝热测试空白，指导储能舱热管理、消防预警方案设计。

案例五：电芯模组电热耦合致灾机理研究

面向车用并联模组热扩散痛点，依据 GB/T 36276-2023 标准，采用 BAC-420A开展H-W-S模式测试，获得样品完整热失控温度参数，区分三阶段热演化规律。实验数据作为仿真边界条件，搭建三维电热耦合模型，打通单体测试与模组仿真数据链路，支撑整车热失控预警与防护设计。

案例六：固态锂金属电芯热失控特性评估

固态锂金属电池是下一代高能量密度电池核心路线，但界面放热、爆燃风险尚不清晰。项目分别采用BAC-420A和BAC-800B对20Ah锂金属固态电芯、10Ah软包固态锂金属电芯展开绝热热失控测试。配合高速摄像记录爆燃全过程，明确固态电解质与锂金属负极界面放热规律，为固态电解质配方迭代、电芯防爆壳体优化提供关键实验支撑。

10Ah软包固态锂金属电池热失控

温度&电压-时间曲线、温升速率-温度曲线

案例七：锂离子电芯宽温域变温比热容测试

比热容是电池热仿真建模的核心基础参数，对热管理方案设计至关重要。借助BAC-420B大型电池绝热量热仪进行锂离子电池宽温域下变温比热容测试，完整采集不同温度下电芯比热容变化规律。数据可直接导入热仿真软件，前置优化电芯与 PACK 热管理方案。

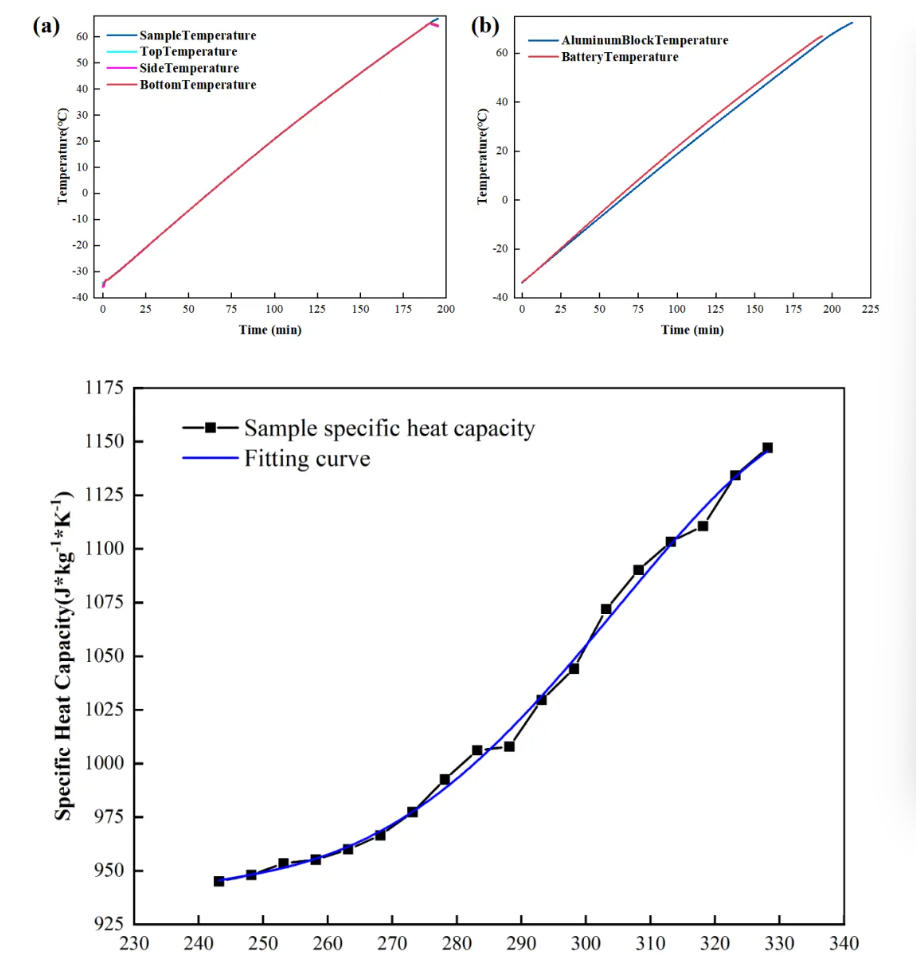

(a)和(b)比热容实验温升曲线及(c)电池变温比热容

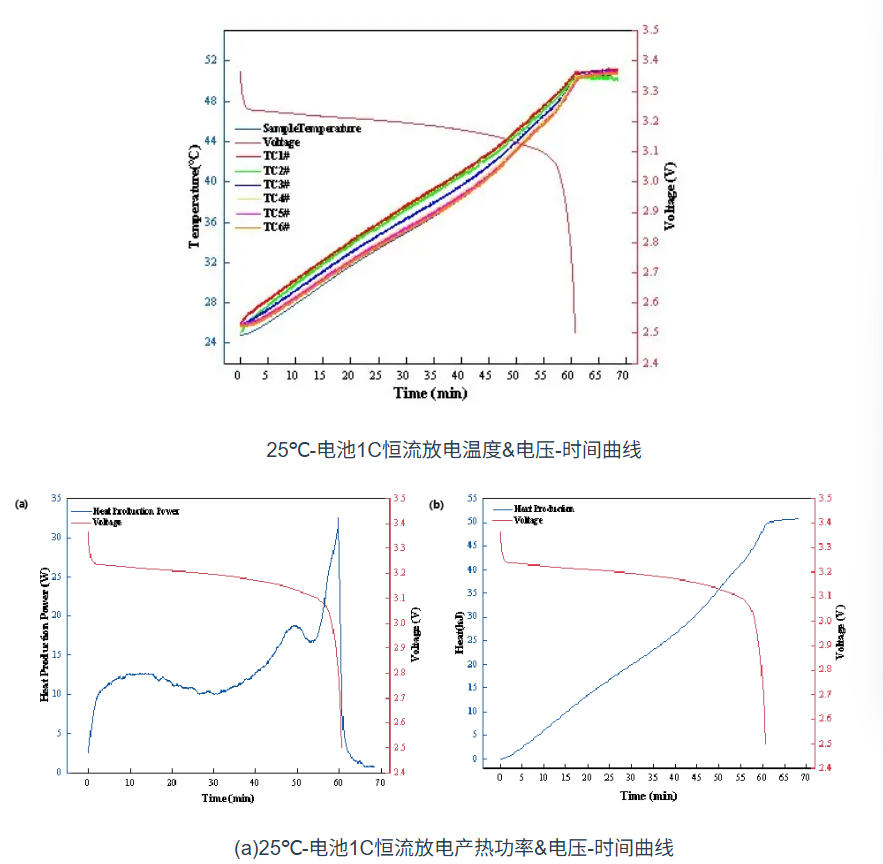

案例八：120Ah磷酸铁锂充放电产热测试

充放电产热测试是锂电池热管理与热安全评估的关键试验手段。实验采用BAC-800B对120Ah磷酸铁锂方壳电池开展充放电产热测试。搭配多通道温度测量采集装置，同步记录电池温度、电压、电流参数。在25℃、1C恒流放电工况下，试验获得电池温度、产热功率、产热量和电压随时间的变化曲线。清晰揭示了电池热电耦合产热规律，为电池热管理优化及安全性能研究提供可靠数据支撑。
