CAN/LIN诊断工具再进阶!聚焦车载与工业通信,Kvaser(克萨)免费通用工具CanKing 7.4.0重磅更新,搭载实时信号绘图功能,赋能总线数据高效调试

来源: 中国产经观察   日期:2026-04-28 19:24:59  点击:76248
分享:


      CAN总线是汽车电子、工业自动化、储能、机器人、农机及航空航天等领域的核心通信技术。深耕总线领域四十余年,瑞典品牌Kvaser(克萨)立足全球市场,依托高性能硬件产品、持续迭代的免费驱动与专业软件体系,为行业提供可靠技术支撑。CanKing 7是Kvaser新一代免费通用的CAN/LIN总线诊断分析工具,软件持续迭代升级,已完成现代化界面、跨平台兼容、CLI命令行、深色模式等基础体验优化,并推出CanKing Extension SDK支持用户基于Web技术定制化GUI扩展,实现Windows/Linux系统高效兼容。本次CanKing 7.4.0版本实现重大功能强化,重磅上线实时信号绘图扩展功能,也是基于CanKing Extension SDK构建的首款官方应用;同时新增LIN报文记录与日志回放能力,全面提升总线测试、调试效率与故障排除能力。
Kvaser首席执行官Martin Sventén表示:“我们打造Kvaser CanKing的核心目标,是让工程师用尽可能简单的方式,快速读懂总线数据。全新信号绘图功能正是为此设计:将原始CAN、LIN数据实时转化为直观、易解读的可视化信息。本次升级简洁且实用性极强,能有效帮助工程师快速理清数据逻辑,切实提升开发与调试效率。”
信号绘图:实时数据可视化

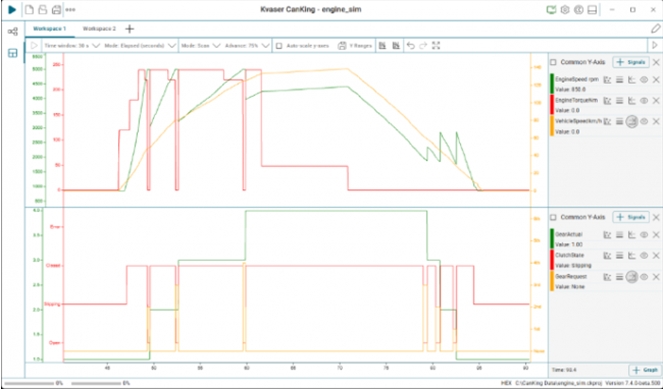

       信号绘图(Signal Plot)是Kvaser专为CanKing 7打造的免费扩展,可将解码后的CAN与LIN信号以实时图形形式直接呈现在CanKing工作区内。该功能操作便捷、无需复杂配置,工程师仅需加载对应的.dbc或.ldf文件,即可将原始总线数据转化为清晰、基于时间的可视化信息,且能与新版CanKing 7.4无缝集成。配置完成后,信号将以工程单位(如速度、电压、扭矩或温度)显示为时间轴曲线,帮助用户更直观地解读系统行为。
       主要特性
       支持实时绘制CAN和LIN信号
       单个工作区内支持多个图形,实现多组信号的并行查看与对比
        每个图形支持多个Y轴,适用于不同的信号范围和单位
        提供实时和暂停模式,便于灵活分析

配置时间窗口选择,自定义历史数据可视范围
       配置时间光标,用于精确测量数值
       支持缩放和平移控制,带导航历史记录
       支持Y轴自动缩放与手动调节
       提供滚动式和扫描式绘图模式
       内置图例面板,实时显示当前值和基于光标的信号值
       与CanKing工作区集成,可根据实际操作需求灵活设置与配置
       借助上述特性,用户可快速直观地洞察系统行为,精准捕捉信号异常与变化规律。信号绘图是传统追踪视图的重要补充,传统追踪视图在查看原始帧、报文流时仍不可或缺,二者结合使用,可全面呈现总线活动与信号变化的全貌。同时,作为CanKing扩展生态的重要组成部分,该功能支持开发者基于CanKing API构建定制化工具,进一步拓展软件应用边界,满足不同场景的个性化数据分析需求。
       CanKing 7.4多项功能优化
       除信号绘图外,7.4.0版本还进行了多项功能升级,进一步提升工具实用性和便捷性,具体包括:
       支持LIN报文记录与回放,实现数据的完整留存与回溯分析
        支持将LIN记录保存为MDF4.x与KME60格式文件,满足不同数据存储与调用需求
       兼容MF4、ASCII、BLF、CSV、TXT等多种日志格式
       新增对x64和ARM64架构Linux系统的支持
       用户指南现以整合至帮助菜单,可直接在软件内查阅
       多场景工程应用适配


      CanKing 7.4版本结合实时信号绘图能力,可适配各类严苛工程环境,高效完成信号分析:
       汽车开发:适用于需同步评估扭矩、速度和传感器信号的场景
       电动汽车测试:可实现电压、电流和温度监测等数据的检测与分析
       工业系统验证:适配反馈回路、控制行为等相关的验证需求
       故障排查:针对间歇性或时间相关性等各类复杂故障,提供数据分析支持
快速入门
       前往Kvaser克萨官方网站下载区免费下载并安装CanKing 7.4.0与信号绘图扩展*,即可用实时可视化功能优化您的CAN、LIN分析流程。
       * 安装信号绘图扩展前,需将CanKing更新至7.4或更高版本。
       CanKing 7.4.0版本以实时信号绘图、跨平台兼容、多格式支持等核心能力,持续降低CAN/LIN数据分析门槛,让总线调试更高效、更直观。未来,Kvaser将继续秉持开放创新理念,为工程师提供更多实用化功能与扩展工具。如果您想了解更多设备间通信的解决方案,欢迎前往克萨官网。
